Lanovod brzdový KNOTT 1030/1240 mm, závit M8

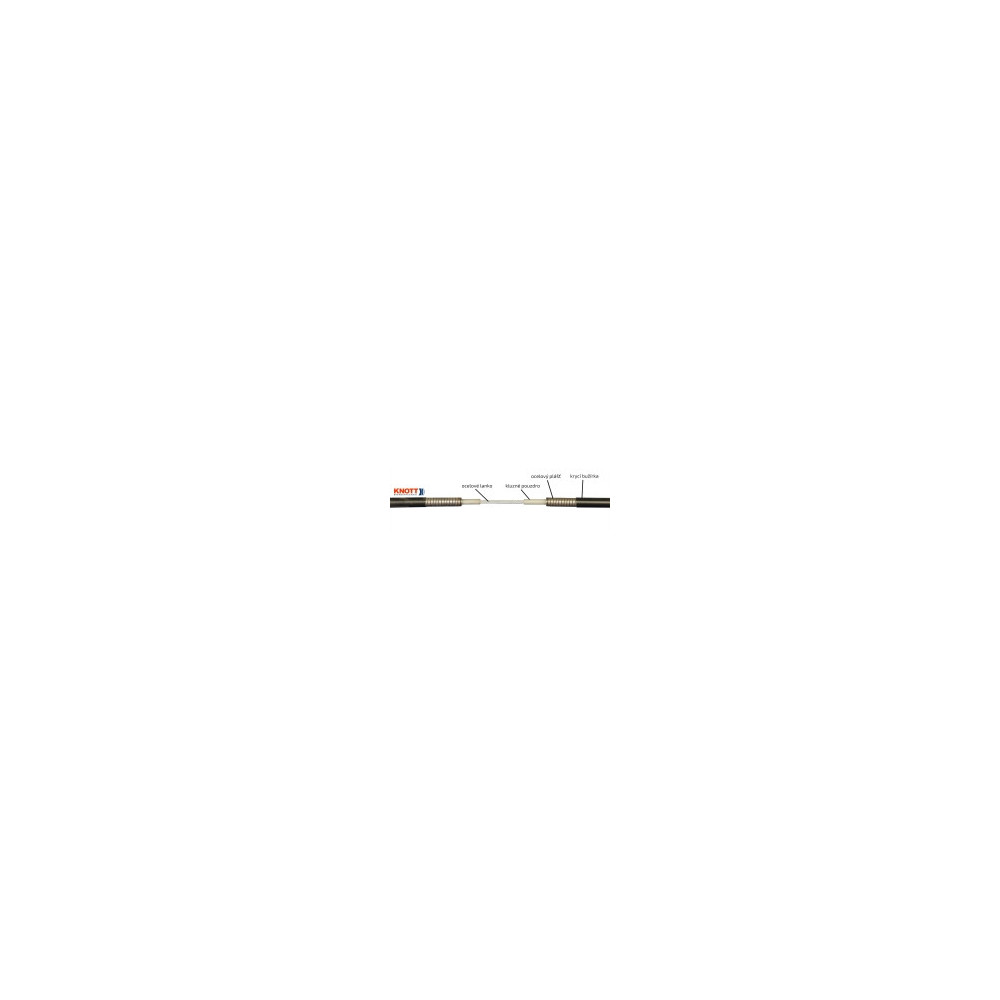

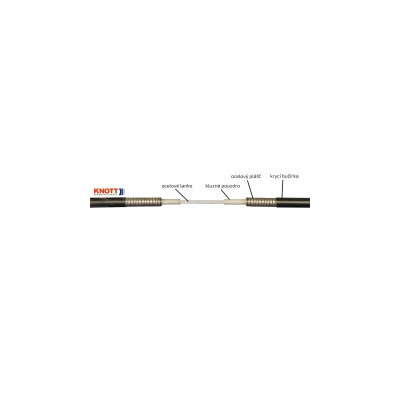

Originální brzdový lanovod KNOTT s teflonovou kluznou vložkou a tukovými zátkami pro hladký chod s minimálním odporem.

Vhodnost:
Pro nápravy KNOTT GB/VGB do 1800 kg (GB8, GB10, GB13, GB15, GB18, VGB8, VGB10, VGB13, VGB15, VGB18) a kolové brzdové jednotky KNOTT 16-1365 (160x35), 16-1369/1 (160x35), 20-2425/1 (200x50), 20-2426/1 (200x50), 20-4320 (200x35), 20.32-1647 (203.2x40), 25-2025 (250x40), 25-2026 (250x40).

347,00 Kč
S DPH
Do 2-3 dnů
Počet
Skladem

Upozornění:

  • Na trhu se objevují neoriginální napodobeniny lanovodů KNOTT s odlišnou vnitřní konstrukcí (často modré opláštění). Použití těchto napodobenin vylučuje záruku na brzdový systém.

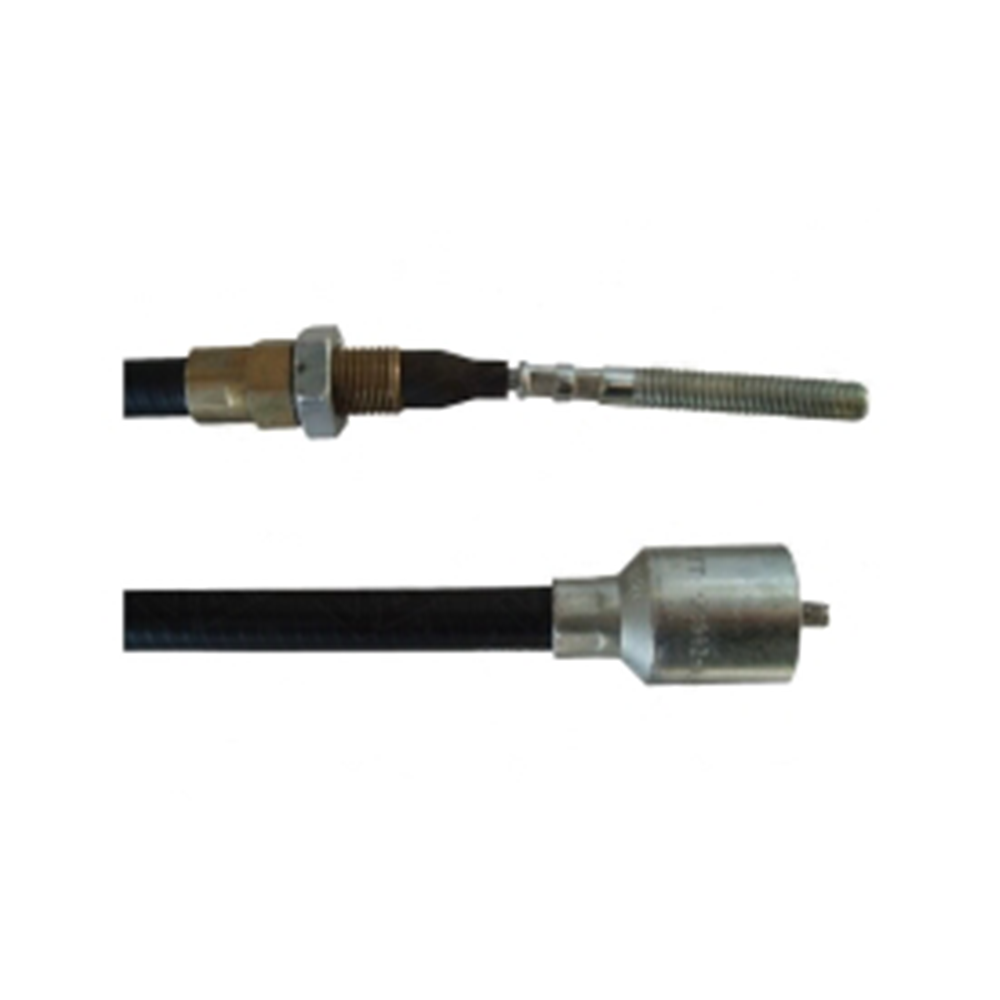

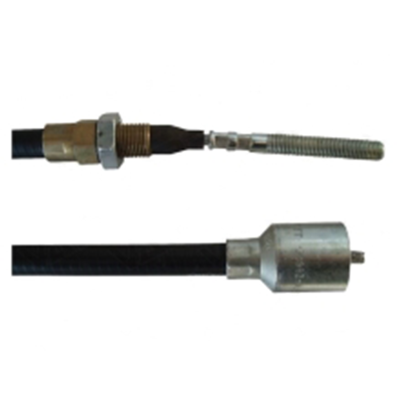

  • Lanovod zakončen závitem M8 pro montáž do vahadel, vhodný i pro starší typy vahadel.
  • Pro zajištění lana ve vahadle je nutné použít kulovou matici M8 (obj. č. 15021) a samojistnou kontramatici M8 (obj. č. 150023), které nejsou součástí dodávky.
  • Na straně kolové jednotky je lano zakončeno zátiskem pro zavlečení do spojky lanovod - rozpěrka (součást kolové brzdové jednotky, lze objednat samostatně pod obj. č. 90075).
  • V případě zanedbané údržby může dojít ke korozi spojky lanovod - rozpěrka, což může ztížit její uvolnění, ale zpravidla je možné ji použít i po uvolnění.

Technické údaje:

  • Nátrubek na vyústění kolové jednotky: vnější průměr 22 mm, vnitřní průměr 18,5 mm.

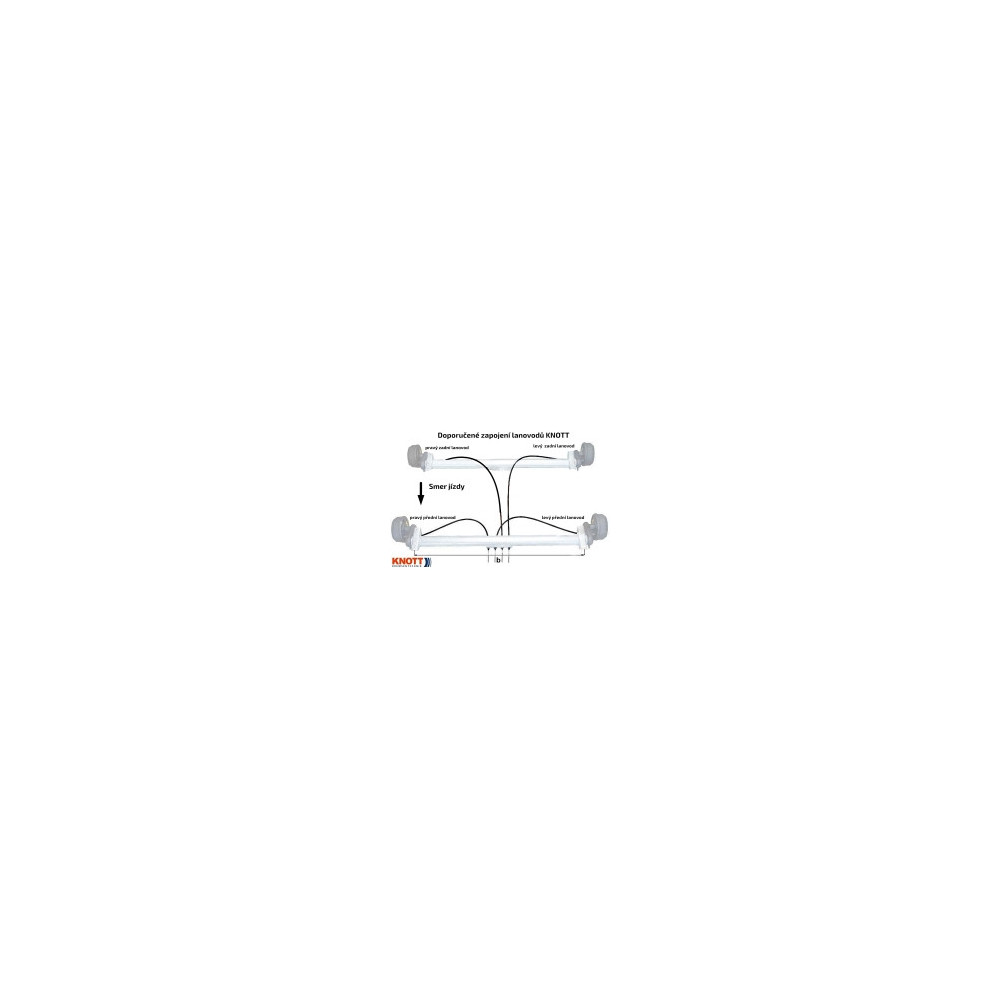

Doporučené zapojení pro dvounápravové přívěsy:

  • Asymetrické zapojení: přední náprava na jedné straně tandemového vahadla, zadní náprava na druhé straně – lepší symetrie brzdění při poruše lana.
  • Symetrické zapojení: levé kolové jednotky na levou stranu vahadla, pravé na pravou – funkčně obdobné.

Doporučené délky lanovodů dvouosých přívěsů VAPP (délky bovdenu v mm):

Montážní šíře nápravy "b" Pravý přední Levý přední Pravý zadní Levý zadní Pravý zadní (rozvor 730 mm) Levý zadní (rozvor 930 mm)
1100 mm 730 830 1430 1230
1300 mm 830 930 1430 1430 1630 1530
1400 mm 830 930 1430 1430
1500 mm 930 1030 1530 1530 1630 1630
1720 mm 1030 1230 1630 1530
1800 mm 1030 1230 1630 1630
1820 mm 1030 1230 1630 1630

Doporučené délky lanovodů pro jednoosé přívěsy (délky bovdenu v mm):

Montážní šíře nápravy "b" Pravý Levý
1100 mm 730 730
1300 mm 830 830
1400 mm 930 930
1500 mm 930 930
1800 mm 1030 1030

Brzdový lanovod KNOTT

  • Délka bovdenu: 1430 mm
  • Délka lana: 1640 mm
  • Výrobce: KNOTT
  • Zakončení: závit M8 s kovovým zátiskem
  • Vnější průměr koncovky u zátisku: 22 mm
  • Vnitřní průměr koncovky u zátisku: 18,5 mm
17055
