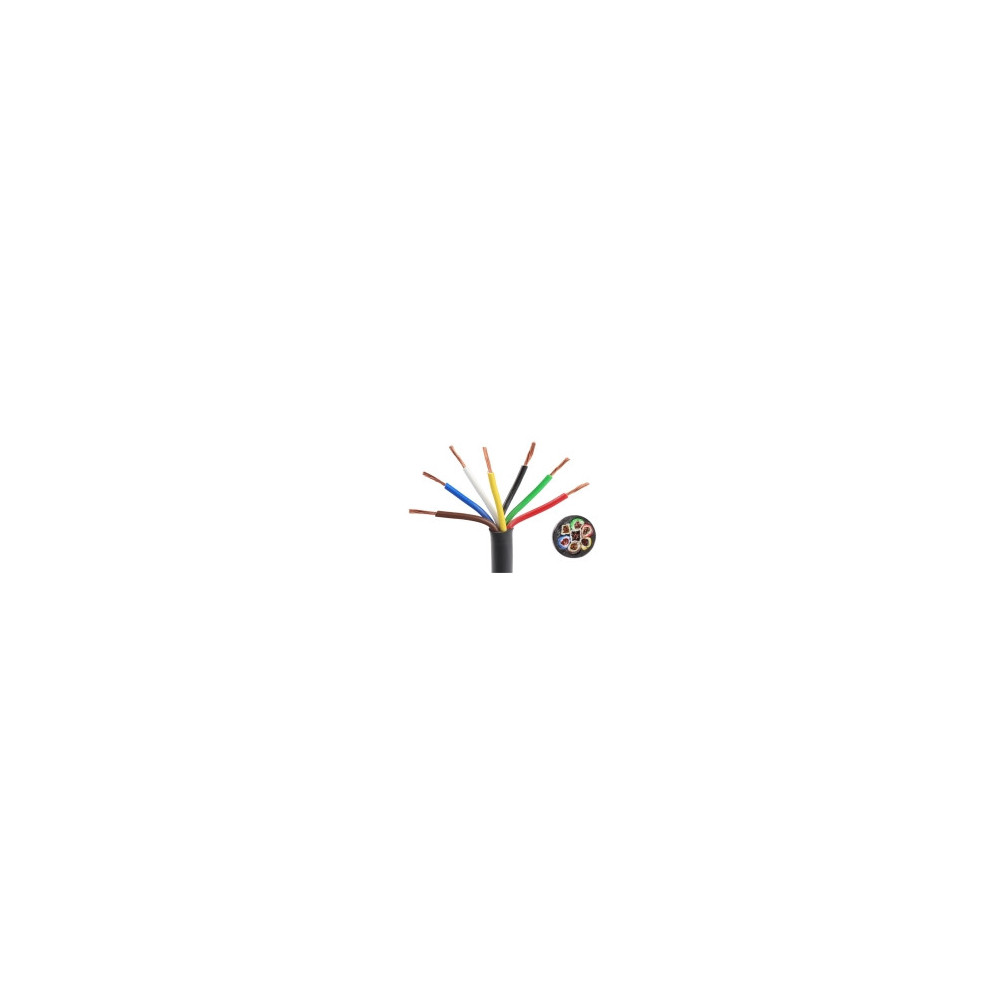

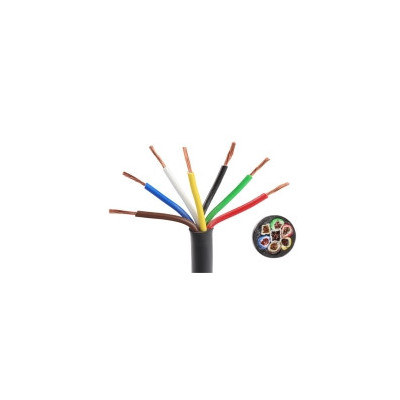

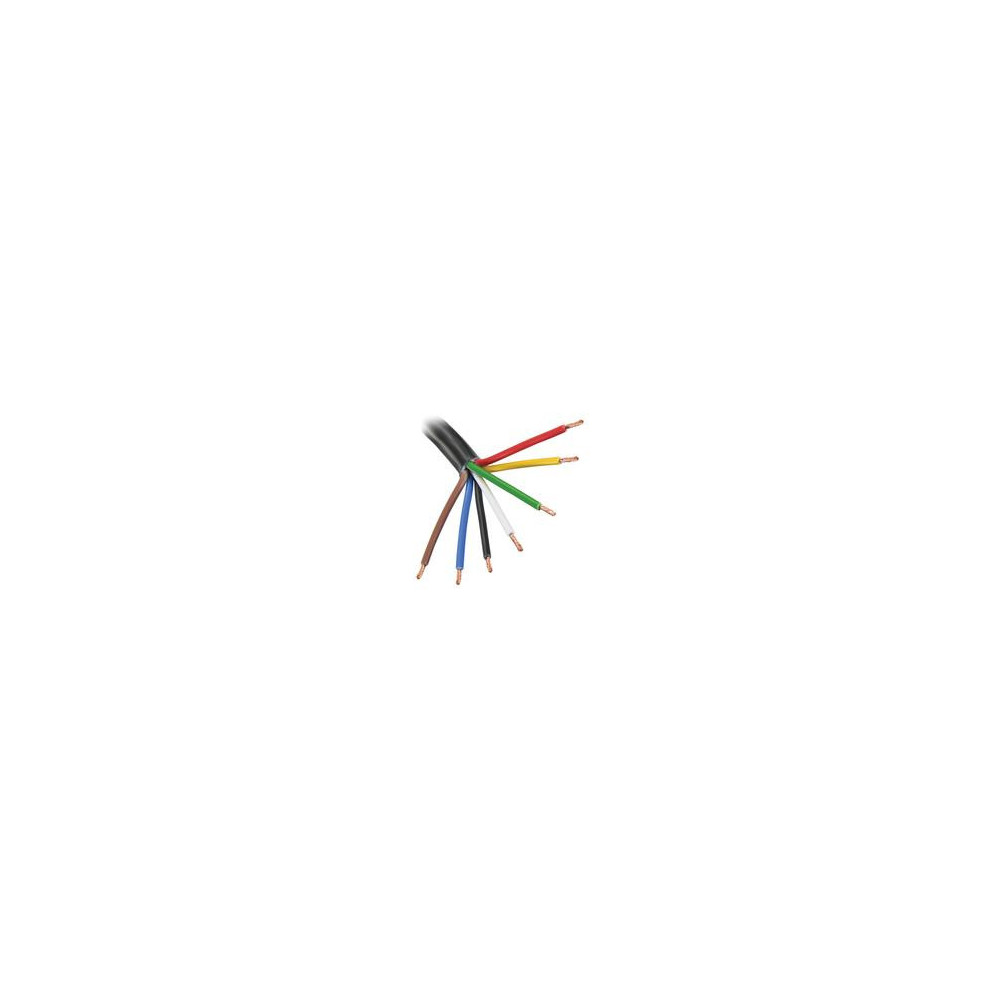

Kabel 7x1, sedmibarevný

Vysoce kvalitní 7-žilový kabel značky Prysmian, určený pro elektroinstalace přívěsů a návěsů. Díky průřezu 1 mm² na žílu je vhodný i pro větší přívěsy bez zpětného světla (couvačky). Barevné rozlišení vodičů umožňuje snadné a přehledné zapojení dle standardu ISO 1724.

Odolná černá PVC izolace zajišťuje dlouhou životnost i v náročných podmínkách. Kabel je dodáván na metráž – uveďte požadovanou délku v metrech při objednávce.

76,00 Kč
S DPH
Do 2-3 dnů
Počet
SKLADEM

Doporučené zapojení vodičů:

žlutý vodič: levý blinkr   1/L
modrý vodič: mlhovka  2/54G
bílý vodič: kostra  3/31
zelený vodič: pravý blinkr  4/R
hnědý vodič: pravé koncové světlo  5/58R
červený vodič: brzdová světla  6/54
černý vodič: levé koncové světlo  7/58L

Technické parametry:

Parametr Hodnota
Výrobce Prysmian
Typ balení Metráž (na míru)
Počet vodičů 7
Průřez vodiče 1 mm²
Barva vnější izolace Černá
Vnější průměr 9–10 mm
Materiál izolace PVC
Napětí 12 V (standard přívěsů)

Standardní barevné zapojení vodičů (dle ISO 1724):

Barva vodiče Funkce Pin/označení
Žlutá Levý blinkr 1 / L
Modrá Mlhové světlo 2 / 54G
Bílá Kostra (zemnění) 3 / 31
Zelená Pravý blinkr 4 / R
Hnědá Pravé koncové světlo 5 / 58R
Červená Brzdová světla 6 / 54
Černá Levé koncové světlo 7 / 58L

Použití:

  • Elektroinstalace jednoosých i dvouosých přívěsů bez zpětného světlometu

  • Kompatibilní se zásuvkami/zástrčkami ISO 1724 (7 pólů)

  • Opravy a přestavby elektroinstalace přívěsů

Poznámka: Pokud potřebujete i funkci couvacího světla, zvažte použití vícežilového kabelu a odpovídající 13pólovou elektroinstalaci.
